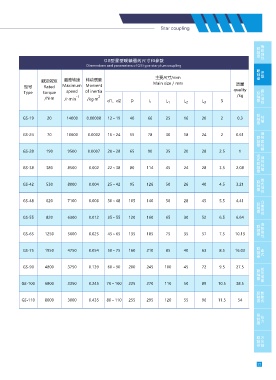

Dimensions and parameters of GS type star plum coupling

主要尺寸/mm
额定转矩 最高转速 转动惯量 Main size / mm
型号 Rated Maximum Moment 质量
Type torque speed of inertia quality
/N·m /r·min -1 /kg·m 2 d1、d2 D L L 1 L 2 L 3 S /kg

GS-19 20 14000 0.00008 12～19 40 66 25 16 20 2 0.3

GS-24 70 10600 0.0002 16～24 55 78 30 18 24 2 0.61

GS-28 190 9500 0.0007 20～28 65 90 35 20 28 2.5 1

GS-38 380 8500 0.002 22～38 80 114 45 24 28 3.5 2.08

GS-42 530 8000 0.004 25～42 95 126 50 26 40 4.5 3.21

GS-48 620 7100 0.006 30～48 105 140 56 28 45 5.5 4.41

GS-55 820 6300 0.012 35～55 120 160 65 30 52 6.5 6.64

GS-65 1250 5600 0.025 45～65 135 185 75 35 57 7.5 10.13

GS-75 1950 4750 0.054 50～75 160 210 85 40 63 8.5 16.03

GS-90 4800 3750 0.139 60～90 200 245 100 45 72 9.5 27.5

GS-100 6800 3350 0.245 70～100 225 270 110 50 89 10.5 38.5

GS-110 8000 3000 0.435 80～110 255 295 120 55 96 11.5 54
