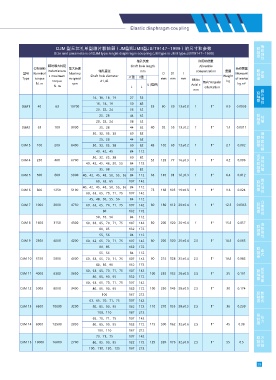

Page 20 - China WGT Coupling products wgt.asia wgt.net.cn

轴孔长度 许用补偿量
瞬时最大转矩 Shaft hole length Allowable
公称转矩 最大转速 转动惯量
Instantaneou 轴孔直径 mm compensation 重量
型号 Nominal Maximu D D1 t Moment
s maximum Shaft hole diameter J1型 Y型 Weight
Type torque m speed mm mm mm 轴向x of inertia
torque d1,d2 角向°Angular kg
N. m rpm L (推荐) Axial x kg.m²
N. m L L orientation
mm
14、16、18、19 27 32
16、18、19 30 42
DJM1 40 63 10700 35 80 39 13±0.2 1 1° 0.9 0.0005
20、22、24 38 52
25、28 44 62
20、22、24 38 52
DJM2 63 100 9300 25、28 44 62 40 92 53 13±0.2 1 1° 1.4 0.0011
30、32、35、38 60 82
25、28 44 62
DJM 3 100 200 8400 30、32、35、38 60 82 45 102 63 13±0.2 1 1° 2.1 0.002
40、42、45 84 112
30、32、35、38 60 82
DJM 4 250 400 6700 55 128 77 16±0.3 1 1° 4.2 0.006
40、42、45、48、50、55 84 112
35、38 60 82
DJM 5 500 800 5900 40、42、45、48、50、55、56 84 112 65 145 91 16±0.3 1 1° 6.4 0.012
60、63、65 107 142
40、42、45、48、50、55、56 84 112
DJM 6 800 1250 5100 75 168 105 19±0.3 1 1° 9.6 0.024
60、63、65、70、71、75 107 142
45、48、50、55、56 84 112
DJM 7 1000 2000 4750 60、63、65、70、71、75 107 142 80 180 112 20±0.4 1 1° 12.5 0.0365
80 132 172
50、55、56 84 112
DJM 8 1600 3150 4300 60、63、65、70、71、75 107 142 80 200 120 20±0.4 1 1° 15.5 0.057
80、85 132 172
55、56 84 112
DJM 9 2500 4000 4200 60、63、65、70、71、75 107 142 80 205 120 25±0.4 2.5 1° 16.5 0.065
80、85 132 172
55、56 84 112
DJM 10 3150 5000 4000 60、63、65、70、71、75 107 142 90 215 128 25±0.4 2.5 1° 19.5 0.083
80、85、90 132 172
60、63、65、70、71、75 107 142
DJM 11 4000 6300 3650 100 235 132 28±0.5 2.5 1° 25 0.131
80、85、90、95 132 172
60、63、65、70、71、75 107 142
DJM 12 5000 8000 3400 80、85、90、95 132 172 100 250 145 28±0.5 2.5 1° 30 0.174
100 167 212
63、65、70、71、75 107 142
DJM 13 6300 10000 3200 80、85、90、95 132 172 110 270 155 28±0.5 2.5 1° 36 0.239
100、110 167 212
65、70、71、75 107 142
DJM 14 8000 12500 2850 80、85、90、95 132 172 115 300 162 32±0.6 2.5 1° 45 0.38
100、110 167 212
70、71、75 107 142
DJM 15 10000 16000 2700 80、85、90、95 132 172 125 320 176 32±0.6 2.5 1° 55 0.5
100、110、120、125 167 212
