GCWS arc cylindrical bipolar worm reducer
  1. GCWS arc cylindrical bipolar worm reducer

GCWS arc cylindrical bipolar worm reducer

  • Category：Old website product data
    • Inquiry Email
    Description

    GCWS系列圆弧齿圆柱蜗杆减速机外形及安装尺寸

    （1）CCWS搅拌用圆弧齿圆柱蜗杆减速机

    减速机
    型号
    电动机
    功率
    三角带传动
    D
    D1
    H1
    H2
    M
    配罐范围
    （立升）
    支架
    型号
    相当于
    JB支架
    型号
    根数
    蜗杆带
    轮直径
    GCWS100
    0.55～1.5
    A～3
    155
    270
    335
    148
    612
    M24
    50～100
    JC1
    JB1
    1.5～2.2
    300
    335
    136
    612
    M33
    250
    JC2
    JB2
    3
    350
    392
    164
    645
    M33
    300～50
    JC3
    JB3
    GCWS125
    3～5.5
    B～3
    230
    400
    442
    203
    744
    M42
    1000～2000
    JC4
    JB4
    GCWS160
    5.5～11
    B～4
    230
    450
    500
    193
    1029
    M52
    3000～5000
    JC5
    JB5

    注：按反应罐实际扭矩选配电机功率。

    GCWS系列圆弧齿圆柱蜗杆减速机外形及安装尺寸

    减速机
    型号
    电动机
    功率
    三角带传动
    D
    D1
    H1
    夹壳联
    轴器型号
    配罐范围
    （立升）
    支架
    型号
    相当于
    JB支架
    型号
    根数
    蜗杆带
    轮直径
    GCWS100
    0.55～1.5
    A～3
    155
    270
    305
    125
    GJL1
    50～100
    JC1
    JB1
    1.5～2.2
    300
    350
    94
    GJL2
    200
    JC2
    JB2
    3
    350
    392127
    127
    GJL2
    300～500
    JC3
    JB3
    GCWS125
    3～5.5
    B～3
    230
    400
    442
    143
    GJL3
    1000～2000
    JC4
    JB4
    GCWS160
    5.5～11
    B～4
    230
    450
    500
    130
    GJL4
    3000～5000
    JC5
    JB5
    GCWS200
    11～18.5
        3
    C～
        4
    305
    500
    550
    241
    GJL5
    6300～8000
    JC6

    GCWS250
    18.5～30
    C～5
    305
    550
    610
    145
    GJL6
    10000～20000
    JC7

    30～45
    C～6
    305
    650
    700
    230
    30000～40000
    JC8

    注：按反应罐实际扭矩选配电机功率，超出表内范围可为用户另行设计制作。

    （2）配机械密封支架圆弧齿圆柱减速机外形尺寸（部标）

    支架
    型号
    外形尺寸
    H1
    H2
    a
    D
    d
    d1
    R
    n-d2
    JCM3
    173
    623
    304
    350
    ф59
    M75×8
    48
    4-ф28
    JCM4
    203
    651
    354
    400
    ф73
    M85×3
    48
    4-ф28
    JCM5
    214
    728
    404
    450
    ф87
    M10×3
    68
    4-ф32

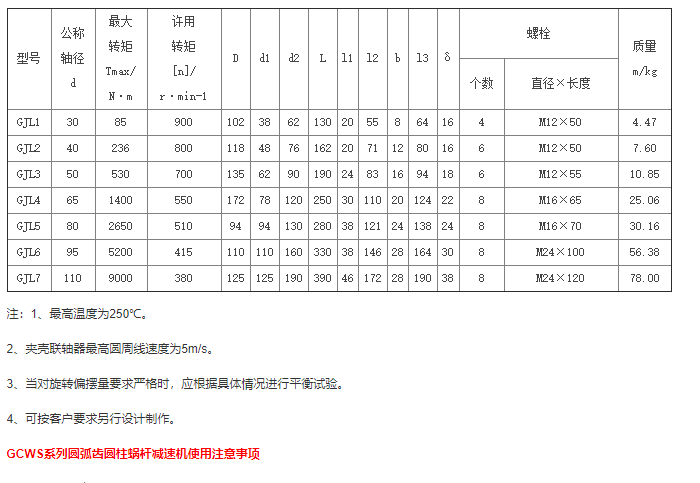

    （3）夹壳联轴器基本参数和尺寸

    GCWS系列圆弧齿圆柱蜗杆减速机外形及安装尺寸
