ZD80.ZD100 herringbone cylindrical gear
  1. ZD80.ZD100 herringbone cylindrical gear

ZD80.ZD100 herringbone cylindrical gear

  • Category:Old website product data
  • Inquiry Email
    Description

    ZD80、ZD90、ZD100均为外啮合渐开线人字齿圆柱齿轮减速器,主要用于冶金、矿山、水泥建材机械等行业。

    ZD80、ZD90、ZD100系列人字齿圆柱齿轮减速器主要技术规格

    表一

    主要零部件

    1、高速轴材料采用42CrMo。

    2、大齿轮由齿圈和轮芯组合而成,齿圈材料采用35SiMn,轮芯材料采用HT200°。

    3、机盖、油池由A3钢板焊接而成。

    4、机座采用HT200。

    适用条件

    1、减速器输入转速不高于750r/min。

    2、减速器工作环境温度-40℃~+40℃。

    3、减速器可用于正、反运转。

    ZD80、ZD90、ZD100系列人字齿圆柱齿轮减速器吊运与安装

    吊运与安装

    1、起吊整机时,应用机体上的吊钩起吊,严禁用机盖上的吊钩起吊。

    2、安装前应先浇好牢固的地脚,并保证整机处于水平状态。

    3、外形尺寸如图及表二

    表二

    润滑

    润滑方式采用油池飞溅润滑,润滑油采用120#~320#工业齿轮油,若需要采用特殊冷却装置时,则视油泵性能可采用10#或14#机油。

    冷却

    冷却方式有:油冷或油冷加循环水冷却,以及强冷。

    装配形式及代号

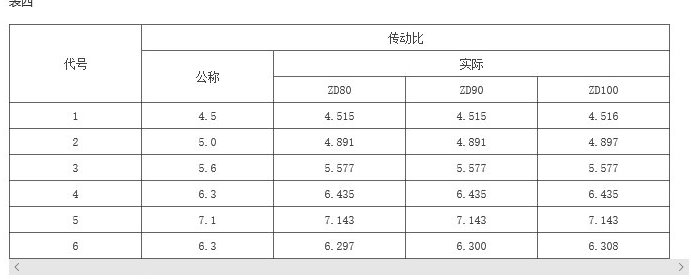

    ZD80、ZD90、ZD100系列人字齿圆柱齿轮减速器传动比


    Related Products

    TD series vertical shaft bevel gear reducer

    TD series vertical shaft bevel gear reducer

    4PC125N 4PC160N 4PC200N 4PC225N 4PC250N 4PC280N 4PC315N 4PC355N 4PC400

    4PC125N 4PC160N 4PC200N 4PC225N 4PC250N 4PC280N 4PC315N 4PC355N 4PC400

    TE, TEK cylindrical gear reducer

    TE, TEK cylindrical gear reducer

    Factory direct supply T series spiral bevel gear box

    Factory direct supply T series spiral bevel gear box

    SHCD type three ring reducer

    SHCD type three ring reducer

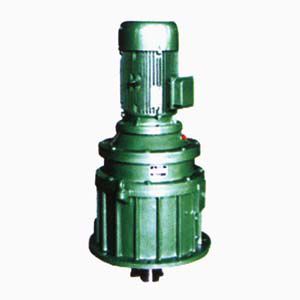

    NGW-QJ planetary gear reducer
